TT、TN、IT方式供电系统的特点与应用

说到TT、TN、IT方式供电系统的特点与应用,想必大部分电气人员都非常清楚了。但是仍然有不少电气人员对这方面的了解还是云里雾里,甚至还有一些电气人员是一问三不知的。我们都知道TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。TN方式是将电气设备的金属外壳与工作零线相接的保护系统,称作保护接零系统,用TN表示。IT方式是电源侧没有工作接地,或经过高阻抗接地,负载侧电气设备进行接地保护的保护系统。那么,问题来了。TT系统、TN系统、IT系统三种方式供电系统的特点是什么?又应该如何在项目中应用呢?下面本文以图文方式给大家详细地介绍一下,看完文章希望能给广大电气人员加深对低压配电系统的三种接地形式的了解。

▶ 01 TT、TN、IT系统字母含义解析

在建筑供配电系统中采用的基本制式主要有三相三线制、三相四线制、三相五线制等。接地接地形式分别为TT系统、TN系统、IT系统,其中TN系统分为TN-C、TN-S和TN-C-S三种形式。

第一个字母表示电压端与大地的关系:T表示电源端与大地直接连接,I表示电压端与大地不连接或通过高阻抗与大地连接。

第二个字母表示电气装置的外露可导电部分与地的关系:T表示电气装置的外露可导电部分直接接地,不与电源端的接地点连接;N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

短横线(-)后的字母用来表示中性线N与保护接地线PN的组合情况:S表示中性线N和保护接地线PE是分开的;C表示中性线N和保护接地线PE是合在一起的。

▶ 02 低压配电系统的三种接地形式详解

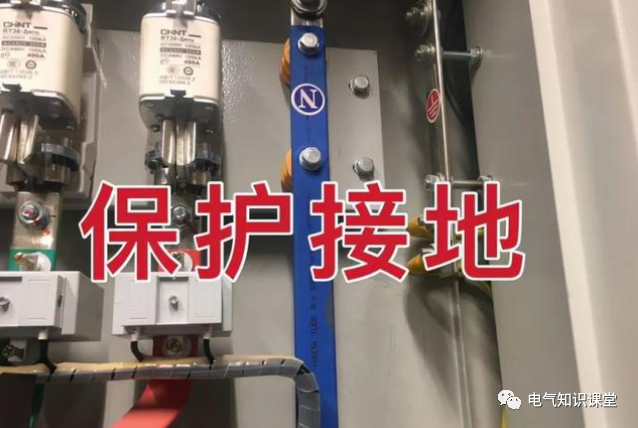

(1)TT方式供电系统

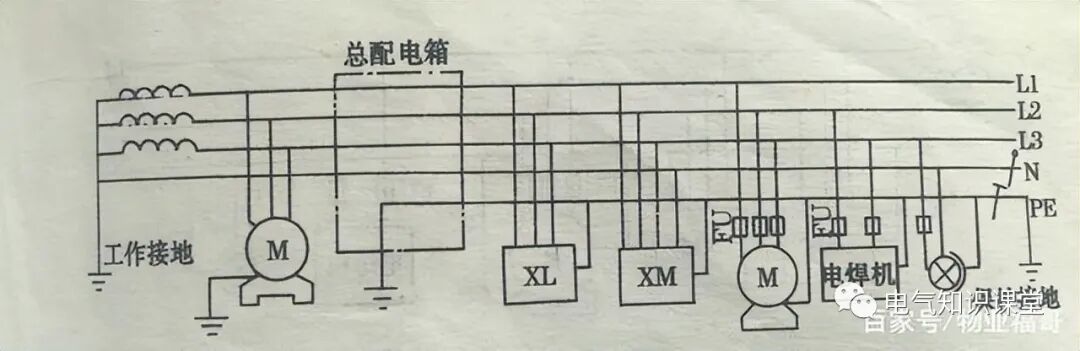

TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,又称TT系统。这种系统电源的中性点直接接地,用电设备和配电装置的金属外壳与大地直接连接,而与系统电源接地无关,如图1所示。


▲ 图1 TT方式供配电系统

当电气设备的金属外壳因绝缘损坏而带电时,由于有接地保护,可以大大减少触电的危险性。但是当漏电电流比较少时,即使装设有漏电保护器也不会动作。因此TT系统难以推广,仅应用于一些原有系统中。


(2)TN方式供电系统

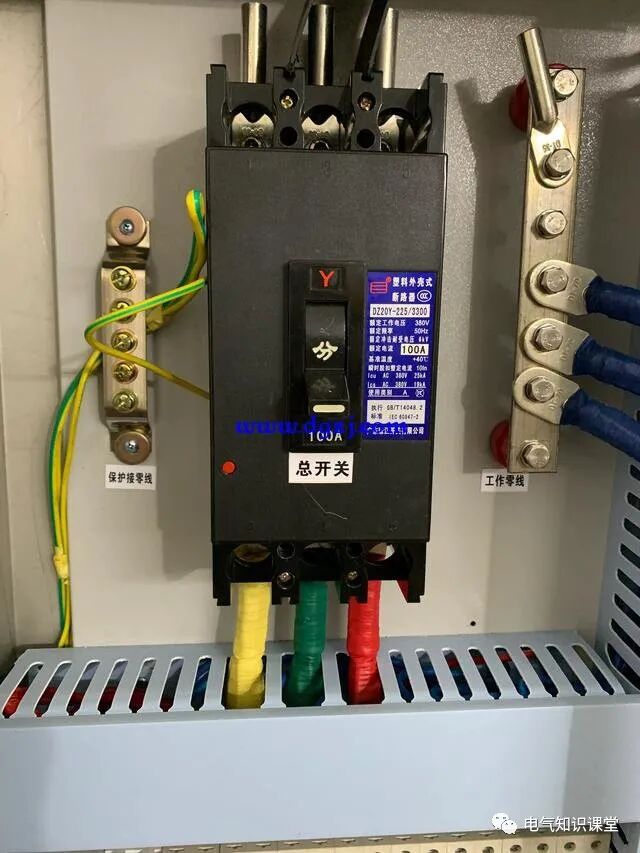

TN供电系统又称保护接零系统,在这种系统中,电气设备的金属外壳与工作零线之间具有电气连接,一旦设备外壳带电,自动开关会反应故障电流而立即动作切断电源,是一种比较安全的供电方式。因此,这种供电方式在我国和其它国家得到了广泛应用。

在TN方式供电系统中,根据其保护零线与工作零线之间的接线关系,可以分为以下三种类型。

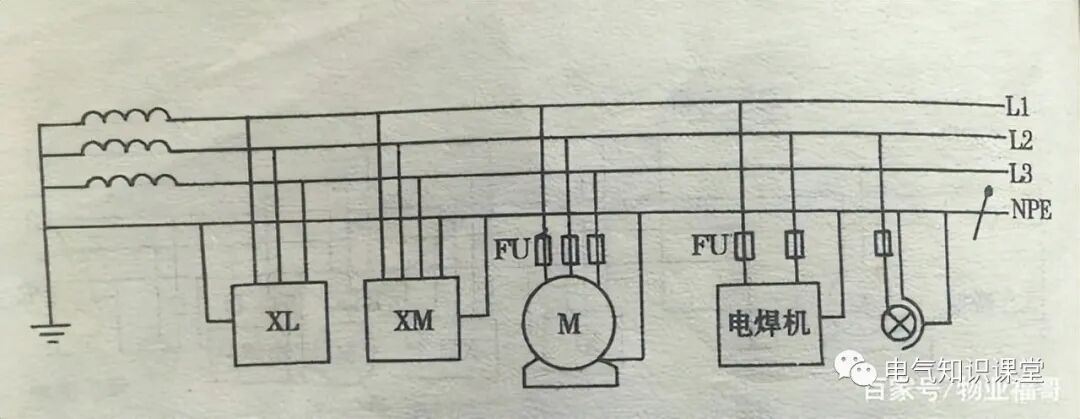

1)TN-C方式供电系统。它是用工作零线兼作保护零线,保护中性线,用NPE或PEN表示。图2为TN-C方式供配电系统。当三相负载不平衡时,工作零线上有不平衡电流,对地出现电压,进而使得与保护线所连接的设备外壳也会出现一定的电压。工作零线断线时,所有接零的设备外壳均会带电。因此需配置完善的短路保护和漏电保护装置。


▲ 图2TN-C方式供配电系统

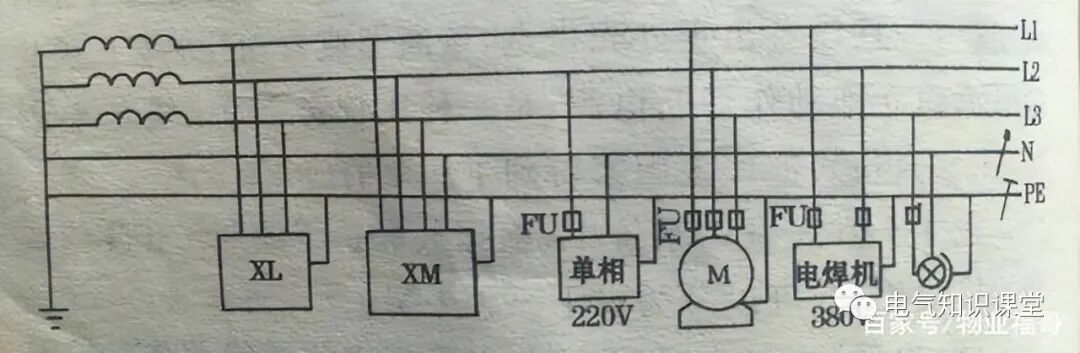

2)TN-S方式供电系统。这种系统的工作零线N和专用保护线PE是分开的,如图3所示。系统正常运行时,PE线上没有电流,只有工作零线N上有不平衡电流,PE线对地电压也为零。PE线不允许断线,也不允许进入漏电保护开关。TN-S接线方式安全可靠,广泛用于低压供配电系统中。


▲ 图3 TN-S供配电系统

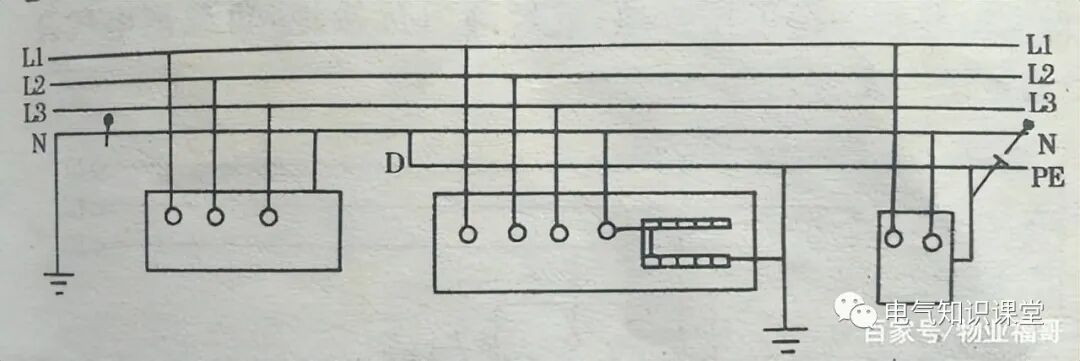

3)TN-C-S方式供电系统。图4所示为TN-C-S供配电系统。该系统工作零线N 与专用保护线PE,在D点之前是合一的,ND段中性线中不平衡电流比较大时,电气设备的接零保护受零线电位的影响。D点以后PE线与N线是独立设置的,PE线正常运行时没有电流和电压降。


▲ 图4 TN-C-S方式供配电系统

三种TN接线方式比较,优先选用TN-S方式,只有在三相平衡时才考虑TN-C方式,而TN-C-S接线,仅应用于原系统为TN-C方式的情况。

(3)IT方式供电系统

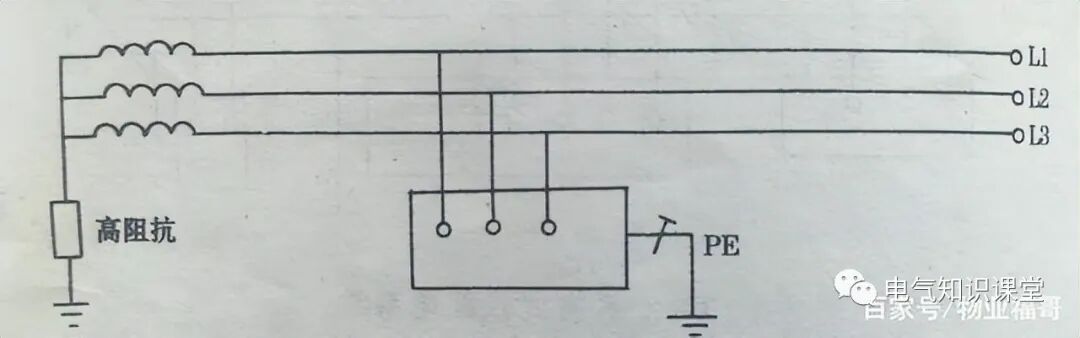

如图5所示为IT方式供配电系统,其电压侧不设工作接地,或经高阻抗接地,负载侧电气设备的金属外壳进行保护接地。


▲ 图5 IT方式供配电系统

IT方式供电仅适应于三相负载供电距离较短,且对供电连续性要求较高的场所,一般工业与民用建筑供配电中很少采用。
